Kako ejektorski zatič in ejektorski tulec izboljšata natančnost in produktivnost oblikovanja?

V svetu brizganja plastike in tlačnega litja,ejektorske zatiče in ejektorske tulkeimajo ključno, a pogosto spregledano vlogo. So majhne, ​​a bistvene komponente, odgovorne za potiskanje oblikovanega dela iz votline, ko je proces ohlajanja in strjevanja končan. Brez teh komponent bi bil gladek in učinkovit izmet kalupa skoraj nemogoč.

AnIzmetalni zatičje vitka cilindrična palica, ki uporablja neposredno silo za sprostitev oblikovanega izdelka iz votline. Natančno je zasnovan tako, da prenese ponavljajoče se gibe, ekstremne temperature in pritisk med ciklom izmeta. Po drugi strani pa ejektorski tulec, znan tudi kot ejektor tulca, deluje kot votla cilindrična komponenta, ki zagotavlja bolj uravnoteženo in enakomerno sprostitev, zlasti za dele z jedri ali spodrezki. Enakomerno potiska oblikovani del tako, da obdaja zatič ali gred jedra.

Obe komponenti sta izdelani z izjemno natančnostjo, saj lahko celo manjše dimenzijske napake povzročijo poškodbe plesni, površinske napake ali deformacije oblikovanega izdelka. Iz tega razloga proizvajalci uporabljajo visokokakovostna orodna jekla, utrjene zlitine ali nerjavne materiale, da dosežejo optimalno trdoto, odpornost proti obrabi in odpornost proti koroziji.

Spodaj je strokovni pregled tipičnih specifikacij in parametrov materiala za ejektorske zatiče in rokave:

Kakovost teh komponent neposredno vpliva na čas cikla, površinsko obdelavo in življenjsko dobo kalupa. Ko so pravilno zasnovani in nameščeni, ejektorski zatiči in tulci omogočajo bolj gladko odstranjevanje iz kalupa, krajši čas izpadov in podaljšano življenjsko dobo orodja.

Zakaj so ejektorski zatiči in tulci bistveni pri brizganju?

Učinkovitost katerega koli sistema za brizganje je močno odvisna od sposobnosti kalupa, da sprosti končne dele brez deformacij ali lepljenja. Izmetalni zatiči in rokavi so ključni akterji na tej stopnji. Evo, zakaj je njihova vloga nepogrešljiva:

1. Natančen izmet: Zagotavljajo dosledno izmetno silo, zmanjšujejo obremenitev oblikovanega dela in preprečujejo zvijanje ali razpoke.

2. Površinska celovitost: pravilno poravnani ejektorski zatiči preprečujejo površinske praske ali sledi ter ohranjajo estetsko in strukturno kakovost izdelka.

3. Zmanjšanje časa cikla: gladek izmet pospeši obračanje kalupa, kar proizvajalcem omogoča izdelavo več delov v krajšem času.

4. Učinkovitost vzdrževanja: Visokokakovostne komponente ejektorja zmanjšajo obrabo kalupne votline, kar zmanjša pogostost vzdrževanja in stroške.

5. Temperaturna odpornost: Ker ejektorski sistemi delujejo pri visoki vročini in pritisku, materiali, kot sta SKD61 in H13, zagotavljajo dimenzijsko stabilnost tudi v težkih pogojih.

Slabo zasnovan ali napačno poravnan sistem izmeta lahko povzroči številne proizvodne težave, kot so nepopolni izmet, površinske udrtine ali celo poškodbe plesni. Zato je ključnega pomena izbira prave vrste, materiala in dimenzije sestavnih delov ejektorja.

Ejektorske puše so še posebej pomembne za cilindrične dele ali dele z jedrom, saj enakomerno porazdelijo izmetno silo. To zmanjša notranji stres in prepreči lepljenje. Kombinacija natančno obdelanih ejektorskih zatičev s trpežnimi ejektorskimi tulci ustvarja sinergijski sistem, ki povečuje učinkovitost in zanesljivost.

Poleg tega je tehnološki napredek uvedel prevlečene ejektorske zatiče (kot so prevleke TiN, TiCN ali DLC), ki znatno povečajo odpornost proti obrabi in zmanjšajo trenje. To pomeni daljšo življenjsko dobo, manjše potrebe po mazanju in minimalne izpade zaradi vzdrževanja.

V obsežnih proizvodnih okoljih ti dejavniki prispevajo k doslednemu nadzoru kakovosti in višjim dobičkom. Proizvajalci, ki razumejo in optimizirajo svoje ejektorske sisteme, pridobijo odločilno konkurenčno prednost pri zmogljivosti kalupov in konsistenci izdelka.

Kako izbrati pravi ejektorski zatič in ejektorski tulec za vašo aplikacijo

Izbira pravilne kombinacije ejektorskega zatiča in ejektorske tulke je odvisna od različnih inženirskih in operativnih dejavnikov. Spodaj je praktični vodnik, ki proizvajalcem pomaga pri sprejemanju premišljenih odločitev:

(1) Določite zasnovo kalupa in geometrijo izdelka

Analizirajte obliko, velikost in debelino stene oblikovanega dela. Tanke ali občutljive komponente zahtevajo manjše, zelo natančne izmetne zatiče, medtem ko se debelejši, cilindrični deli ali deli s središčem jedra bolje obnesejo z izmetalnimi tulci.

(2) Združljivost materiala

Uskladite material ejektorja s smolo ali kovino, ki jo oblikujete. Za visokotemperaturno inženirsko plastiko (kot je PEEK, PPS ali PA66) so toplotno obdelane ejektorske komponente H13 ali SKD61 idealne.

(3) Površinski premaz in zaključek

Površinski premaz lahko izboljša učinkovitost in zmanjša trenje. Na primer:

• Prevleka TiN: poveča trdoto in odpornost proti koroziji.

• DLC premaz: zmanjša trenje in podaljša življenjsko dobo orodja.

• Nitriranje: Zagotavlja stroškovno učinkovito izboljšanje trdote.

(4) Dimenzijska natančnost in toleranca

Prepričajte se, da se ejektorski zatič popolnoma prilega tulcu in kalupni plošči. Že majhna neusklajenost lahko povzroči upogibanje, zlepljanje ali pokanje. Natančna proizvodnja z mikronskimi tolerancami je bistvena za visoko zmogljive kalupe.

(5) Pogostost vzdrževanja in zamenjave

Izberite modele, ki omogočajo enostavno vzdrževanje. Nekateri napredni sistemi uporabljajo modularne ejektorske sklope, ki omogočajo hitro zamenjavo obrabljenih zatičev ali tulcev brez razstavljanja celotnega kalupa.

Ko so ti elementi optimizirani, je rezultat bolj stabilna in učinkovita proizvodna linija z manj prekinitvami in izboljšano kakovostjo delov.

Pogosta vprašanja in končni vpogled: Ohranjanje dolgoživosti in učinkovitosti

V1: Kako pogosto je treba zamenjati ejektorske zatiče in tulke?
Izmetalne zatiče in tulke je treba pregledati po vsakih 100.000 do 200.000 ciklih, odvisno od proizvodnega okolja in materiala, ki se oblikuje. Pogoji visoke obrabe ali abrazivne smole lahko zahtevajo pogostejše vzdrževanje. Zamenjava je potrebna, ko pride do vidne obrabe, razbarvanja ali upogibanja, da preprečite površinske napake ali poškodbe plesni.

V2: Kaj povzroča zatikanje ali zlom izmetalnih zatičev?
Lepljenje je običajno posledica slabe poravnave, nabiranja smole ali nezadostnega mazanja. Po drugi strani pa je pogosto posledica prevelike izmetne sile ali nepravilne globine namestitve. Redno čiščenje, natančna montaža in pravilna toplotna kontrola lahko preprečijo večino teh težav.

Vzdrževanje ejektorskih zatičev in tulcev vključuje čiščenje ostankov, preverjanje napetosti vzmeti in zagotavljanje ustreznega mazanja, da preprečite korozijo ali zagozdenje. V obsežni proizvodnji avtomatizirani sistemi mazanja in premazovanja postajajo standard za učinkovitost in dolgo življenjsko dobo.

Zakaj izbrati Mudebao ejektorski zatič in ejektorski tulec

Mudebaosi je pridobil ugled zaupanja vrednega proizvajalca natančnih izmetalnih zatičev in tulcev za svetovne izdelovalce kalupov. Z napredno tehnologijo CNC brušenja, vakuumsko toplotno obdelavo in strogim nadzorom kakovosti Mudebao zagotavlja, da vsaka komponenta izpolnjuje mednarodne standarde za trdoto, natančnost in zmogljivost.

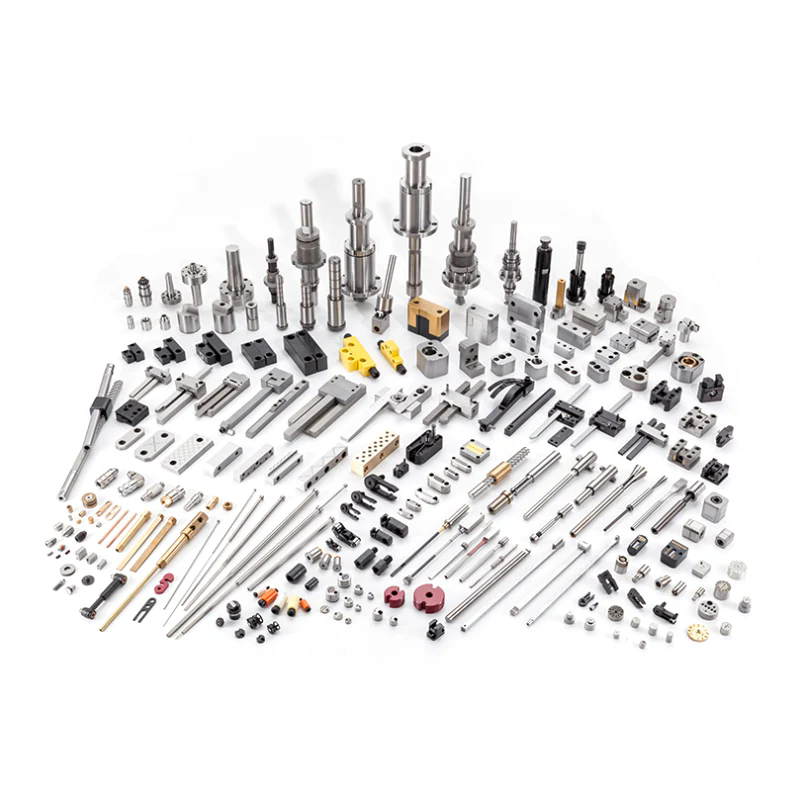

Naši ejektorski zatiči in tulci so na voljo v različnih velikostih in materialih, vključno s SKH51, SKD61 in H13, kar zagotavlja popolno združljivost tako za brizganje plastike kot za tlačno litje. Vsak izdelek je podvržen strogemu testiranju dimenzij in trdote, kar zagotavlja zanesljivost tudi v ekstremnih delovnih pogojih.

Izbira Mudebao pomeni izbiro vzdržljivosti, doslednosti in inženirske odličnosti. Naša predana tehnična ekipa nudi celovite storitve prilagajanja – od oblikovanja prototipa do optimizacije proizvodnje – strankam pomaga zmanjšati čas izpadov in doseči vrhunske rezultate oblikovanja.

Če iščete visoko natančne, dolgotrajne ejektorske zatiče in ejektorske rokave,kontaktirajte nasdanes, da se pogovorimo o vaših zahtevah. Mudebao je pripravljen ponuditi prilagojene rešitve, ki ustrezajo vašim natančnim specifikacijam in vam pomagajo doseči najvišjo raven natančnosti in učinkovitosti oblikovanja.
