Kakšno ključno vlogo imajo diapozitivi pri zapletenem gibanju kalupov?

Znotraj zapletenega kalupa za brizganje lahko premikanje enega drsnika določi, ali je del izdelan brezhibno ali je odstranjen. Razmislite o oblikovanem avtomobilskem konektorju s stranskim spodrezom. Glavno jedro in votlina se ne moreta preprosto odpreti in zapreti, da bi sprostila del; podrez bi bil ujet. Drsni mehanizem se mora premakniti bočno in umakniti stransko jedro, preden se del izvrže. Če se drsnik premakne prezgodaj, se del popači. Če se premakne prepozno, del poči. Če se veže, je plesen poškodovana. To je ključna vloga diapozitivov pri kompleksnem premikanju kalupov. So komponente, ki omogočajo oblikovanje geometrij, ki sicer ne bi bile mogoče: spodrezki, notranji navoji, stranske luknje in zapletene konture. Tobogan ni preprost kos jekla; je natančen mehanizem, ki mora zanesljivo delovati več sto tisoč ciklov. Zasnova, materiali in natančnost izdelave diapozitivov in njihovih povezanih komponent določajo uspeh kalupa.

Pomena diapozitivov pri kompleksnem premikanju kalupov ni mogoče preceniti. So sestavni deli, ki preoblikujejo preprost kalup za odpiranje in zapiranje v prefinjen proizvodni sistem, ki je sposoben izdelati zapletene dele. Prenesti morajo visoke pritiske brizganja, toplotno kroženje postopka in mehansko obrabo zaradi ponavljajočega se aktiviranja. Časovno morajo biti natančno usklajeni z odpiranjem in zapiranjem kalupa. Izdelani morajo biti z odstopanji, merjenimi v mikronih. Ta članek bo preučil ključno vlogo diapozitivov pri kompleksnem premikanju kalupov. Pokrivali bomo različne vrste diapozitivov, načela oblikovanja, ki zagotavljajo zanesljivo delovanje, materiale in proizvodne procese, ki določajo njihovo življenjsko dobo, ter ukrepe za nadzor kakovosti, ki zagotavljajo natančnost. Zagotovili bomo tudi podrobne specifikacije za našeNatančne komponente in vložki kalupoviz naše tovarne pri Moldburger Mold Industry Co., Ltd.

Kazalo

• 1. Kaj je kalupni drsnik in zakaj je potreben?
• 2. Katere so različne vrste diapozitivov, ki se uporabljajo v zapletenih kalupih?
• 3. Kako se sproži in časovno določi premikanje drsnika?
• 4. Kateri materiali in obdelave zagotavljajo vzdržljivost tobogana?
• 5. Katera načela načrtovanja preprečujejo okvaro drsnika?
• 6. Katere specifikacije opredeljujejo visokokakovostne kalupe in vložke?
• 7. Pogosto zastavljena vprašanja (FAQ)
• 8. Zaključek

1. Kaj je kalupni drsnik in zakaj je potreben?

Drsnik kalupa je mehanizem, ki premakne del votline ali jedra kalupa bočno, pravokotno na glavno smer odpiranja in zapiranja kalupa. Namen drsnika je oblikovati elemente, ki bi preprečili izmet dela, če bi se kalup enostavno odprl vzdolž glavne osi. Te lastnosti so znane kot spodrezki. Podrez je lahko stranska luknja, vdolbina, navoj ali katera koli geometrija, ki ni poravnana s smerjo odprtine kalupa. Brez diapozitiva bi se te funkcije ukleščile in dela ne bi bilo mogoče odstraniti, ne da bi se poškodoval. Drsnik se umakne s poti, preden se del izvrže, kar omogoča čisto odstranitev dela. Spodnja tabela povzema vrste funkcij, ki zahtevajo diapozitive.

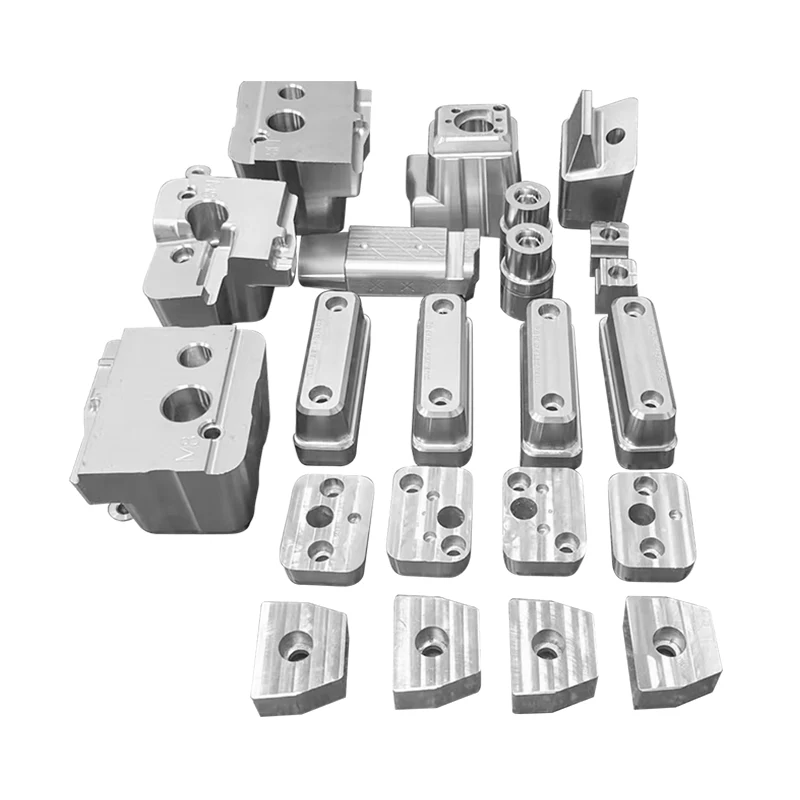

priMoldburger Mold Industry Co., Ltd., je naša tovarna specializirana za načrtovanje in izdelavo natančnih komponent in vložkov kalupov, vključno z diapozitivi. Imamo bogate izkušnje pri izdelavi drsnikov za kompleksne kalupe, ki se uporabljajo v avtomobilski industriji, medicini in industriji zabavne elektronike. Naša inženirska ekipa tesno sodeluje z oblikovalci kalupov, da zagotovi, da je drsni mehanizem optimiziran za specifično geometrijo delov in proizvodne zahteve.

2. Katere so različne vrste diapozitivov, ki se uporabljajo v zapletenih kalupih?

V zapletenih kalupih se uporablja več vrst drsnikov, od katerih je vsak primeren za različne aplikacije in geometrije delov. Najpogostejši tipi so drsnik z odmičnim zatičem, hidravlični drsnik, drsnik s kotnim zatičem in mehanski drsnik. Drsnik z odmičnim zatičem je najpogostejši tip. Za aktiviranje drsnika, ko se kalup odpre, uporablja odmikalni zatič, nameščen v podnožje kalupa. Odmični zatič potisne drsnik bočno, ko se plošči kalupa ločita. Hidravlični drsnik uporablja hidravlični cilinder za premikanje drsnika neodvisno od odprtine kalupa. To omogoča bolj zapleten čas in večjo silo. Drsnik s kotnim zatičem uporablja kotni zatič za premikanje drsnika, ko se kalup odpre, podobno kot drsnik z odmičnim zatičem, vendar z drugačno geometrijo. Mehanski drsnik za premikanje drsnika uporablja povezavo ali mehanizem z zobato letvijo. Spodnja tabela primerja te vrste diapozitivov.

V naši tovarni izdelujemo vse vrste drsnikov in njihovih pripadajočih komponent, vključno z drsniki, drsnimi tirnicami, odmičnimi zatiči in obrabnimi ploščami. Uporabljamo visokokakovostne materiale in natančno strojno obdelavo, da zagotovimo gladko in zanesljivo delovanje naših drsnikov. Naša ekipa inženirjev vam lahko priporoči ustrezno vrsto drsnika za vašo specifično aplikacijo.

3. Kako se sproži in časovno določi premikanje drsnika?

Aktivacija in čas gibanja drsnika sta ključnega pomena za uspeh kompleksnega kalupa. Drsnik se mora premakniti ob pravem času v ciklu kalupa: ko se del dovolj ohladi, da se upre deformaciji, vendar preden se del izvrže. Če se drsnik premakne prezgodaj, se lahko del izkrivi ali poškoduje. Če se premakne prepozno, je lahko del počen ali pa se drsnik poškoduje. Čas je nadzorovan z geometrijo zatiča odmikača ali programiranjem hidravličnega sistema. Pri drsniku z odmičnim zatičem dolžina in kot zatiča določata, kdaj se drsnik začne premikati in kako daleč potuje. Odmični zatič je običajno nameščen v nepremični polovici kalupa in zaskoči drsnik, ko se kalup odpre. Drsnik se premika bočno, ko ga potisne zatič odmikača. Spodnja tabela povzema časovne premisleke za premikanje diapozitiva.

V Moldburger Mold Industry Co., Ltd. naša tovarna uporablja napredno programsko opremo CAD in simulacijsko programsko opremo za načrtovanje in preverjanje časovnega razporeda premika drsnika. Lahko simuliramo celoten cikel kalupa, da zagotovimo, da se drsnik premika ob pravem času in da ni motenj drugih komponent kalupa. Naša natančna izdelava zagotavlja, da so zatiči odmikačev in drsni bloki izdelani po natančnih dimenzijah, ki so potrebne za pravilen čas.

4. Kateri materiali in obdelave zagotavljajo vzdržljivost tobogana?

Trajnost tobogana je odvisna od materialov in obdelav, uporabljenih pri njegovi izdelavi. Drsnik mora vzdržati visoke pritiske brizganja, trenje ponavljajočih se gibov in obrabo taline abrazivne plastike. Najpogostejši materiali za drsnike in njihove komponente so kaljena orodna jekla, kot so P20, H13 in S7. Ta jekla nudijo kombinacijo visoke trdnosti, žilavosti in odpornosti proti obrabi. Drsne površine so pogosto prevlečene ali obdelane za zmanjšanje trenja in podaljšanje življenjske dobe. Običajne obdelave vključujejo nitriranje, kromiranje in nanos premazov, odpornih proti obrabi, kot sta titanov nitrid (TiN) ali diamantu podoben ogljik (DLC). Spodnja tabela povzema materiale in obdelave, uporabljene v naših diapozitivih.

V naši tovarni uporabljamo samo visokokakovostne materiale in obdelave za naše natančne komponente in vložke kalupov. Imamo opremo in strokovno znanje za izvajanje nitriranja, kromiranja in nanašanja premazov v podjetju. Ponujamo tudi vrsto standardnih in prilagojenih obrabnih plošč in vodilnih puš, ki ustrezajo različnim dizajnom drsnikov. Naš cilj je zagotoviti drsnike, ki zanesljivo delujejo vso življenjsko dobo kalupa.

5. Katera načela načrtovanja preprečujejo okvaro drsnika?

Zasnova drsnega mehanizma mora upoštevati sile, gibanje in okolje procesa brizganja. Več načel načrtovanja je ključnega pomena za preprečevanje okvare drsnika. Prvi je ustrezno vodenje. Drsnik je treba natančno voditi po njegovi poti. To se običajno doseže z vodilnimi tirnicami in obrabnimi ploščami. Vodilne tirnice morajo biti dovolj toge, da prenesejo stranske sile na drsnik, obrabne plošče pa morajo zagotavljati površino z nizkim trenjem. Drugo načelo je pravilna poravnava. Drsnik mora biti poravnan z votlino kalupa in jedrom. Neusklajenost lahko povzroči zvijanje, obrabo in poškodbe dela. Tretje načelo je zadostna prednapetost. Drsnik mora biti prednapet proti vodilom, da se prepreči zračnost. To zagotavlja gladko in natančno premikanje drsnika. Četrto načelo je zaščita pred kontaminacijo. Drsni mehanizem mora biti zaščiten pred plastičnimi žarki, prahom in umazanijo. To se običajno doseže s tesnili ali pokrovi. Spodnja tabela povzema ta načela oblikovanja.

V Moldburger Mold Industry Co., Ltd. naša tovarna sledi tem načelom oblikovanja pri izdelavi naših diapozitivov in vložkov. Uporabljamo natančno obdelavo, da zagotovimo, da se vse komponente pravilno prilegajo. Za nemoteno in natančno gibanje uporabljamo visokokakovostne obrabne plošče in vodila. Vgradimo tudi tesnila in pokrove za zaščito mehanizma pred kontaminacijo. Naš cilj je zagotoviti drsnike, ki zanesljivo delujejo vso življenjsko dobo kalupa.

6. Katere specifikacije opredeljujejo visokokakovostne kalupe in vložke?

Ključne specifikacije za kalupe in vložke vključujejo material, trdoto, toleranco dimenzij, površinsko obdelavo in premaz. Spodnja tabela ponuja povzetek tipičnih specifikacij za naše natančne komponente in vložke kalupov.

V naši tovarni izdelujemo naše natančne komponente in vložke za kalupe, ki izpolnjujejo te specifikacije in še več. Material, trdoto in premaz lahko prilagodimo vašim posebnim zahtevam. Naš sistem nadzora kakovosti vključuje pregled dimenzij, testiranje trdote in merjenje površinske obdelave, da zagotovimo, da vsaka komponenta izpolnjuje naše visoke standarde.

7. Pogosto zastavljena vprašanja (FAQ)

Vprašanje 1: Kakšna je razlika med diapozitivom in dvigalom v kalupu?

Odgovor: Drsnik se premakne bočno, pravokotno na smer odpiranja kalupa, da oblikuje podreze na strani dela. Dvigalo se premika pod kotom, običajno za oblikovanje spodrezkov na notranji strani dela ali za pomoč pri izmetu. Oba sta mehanizma za oblikovanje elementov, ki jih ni mogoče oblikovati s preprostim ravnim potegom, vendar delujeta v različnih smereh in se uporabljata za različne geometrije.

Vprašanje 2: Kako določim potreben hod za diapozitiv?

Odgovor: Potreben hod drsnika je določen z globino podreza in varnostnim robom. Drsnik se mora umakniti dovolj daleč, da popolnoma odstrani podrez, preden se del izvrže. Kot splošno pravilo mora biti hod vsaj 5-10 mm večji od globine spodreza. Natančen hod je odvisen od geometrije dela in oblike kalupa. Naša ekipa inženirjev vam lahko pomaga izračunati potreben hod za vašo specifično uporabo.

3. vprašanje: Kaj povzroči, da se diapozitiv zaskoči ali zaveže?

Odgovor: drsnik se lahko zatakne ali zagozdi zaradi več vzrokov: nezadostnega mazanja, umazanije zaradi plastičnega umazanije ali ostankov, neporavnanosti drsnika ali vodilnih tirnic, nezadostne prednapetosti ali obrabe vodilnih tirnic in obrabnih plošč. Redno vzdrževanje, vključno s čiščenjem in mazanjem, lahko prepreči večino težav z zagozditvijo. Če se diapozitiv zaveže, ga je treba pred nadaljnjo uporabo razstaviti, pregledati in popraviti.

Vprašanje 4: Kako pogosto je treba vzdrževati stekla za kalupe?

Odgovor: Kalupne plošče je treba pregledovati in vzdrževati v rednih intervalih, odvisno od obsega proizvodnje in materiala, ki se oblikuje. Kot splošno vodilo je treba stekelca pregledati po vsakih 10.000–50.000 ciklih. Pregled mora vključevati preverjanje obrabljenosti, preverjanje poravnave in mazanje drsnih površin. Preventivno vzdrževanje lahko podaljša življenjsko dobo drsnika in prepreči nepričakovane izpade.

Vprašanje 5: Ali je diapozitive mogoče naknadno namestiti na obstoječi kalup?

Odgovor: V nekaterih primerih je diapozitive mogoče naknadno namestiti na obstoječ kalup, vendar je to zapleten postopek, ki zahteva natančno načrtovanje. Kalup mora imeti dovolj prostora za drsni mehanizem, dno kalupa pa mora biti spremenjeno tako, da sprejme odmične zatiče ali hidravlične cilindre. Naknadno opremljanje je pogosto dražje in dolgotrajnejše od oblikovanja drsnika v kalup od začetka. Naša ekipa inženirjev lahko oceni vaš kalup in svetuje, ali je naknadna opremljanje izvedljiva.

8. Zaključek

Drsniki igrajo ključno vlogo pri kompleksnem gibanju kalupa, saj omogočajo izdelavo delov s spodrezki, stranskimi luknjami, navoji in drugimi značilnostmi, ki jih ni mogoče oblikovati s preprostim kalupom za odpiranje in zapiranje. So natančni mehanizmi, ki morajo biti načrtovani, izdelani in vzdrževani po najvišjih standardih. Materiali, obdelave in načela oblikovanja, uporabljena pri njihovi konstrukciji, določajo njihovo zanesljivost in življenjsko dobo. V podjetju Moldburger Mold Industry Co., Ltd. je naša tovarna specializirana za proizvodnjo natančnih komponent in vložkov za kalupe, vključno z drsniki, drsnimi bloki, odmičnimi zatiči in obrabnimi ploščami. Imamo strokovno znanje in opremo za izdelavo visokokakovostnih komponent, ki izpolnjujejo najzahtevnejše zahteve. Naša inženirska ekipa tesno sodeluje z našimi strankami, da bi zagotovili, da je vsaka komponenta optimizirana za njihovo specifično uporabo.

Ne glede na to, ali načrtujete nov kalup ali vzdržujete obstoječega, vas vabimo, da nas kontaktirate, da se pogovorimo o vaših zahtevah. Zagotovimo lahko vzorce, tehnične podatke in pomoč pri oblikovanju. Zaradi naše predanosti kakovosti in zadovoljstvu strank smo postali zaupanja vreden partner izdelovalcev kalupov in oblikovalcev po vsem svetu.

Kontaktirajte Moldburger Mold Industry Co., Ltd. še danesda razpravljamo o vaših zahtevah glede natančnih komponent kalupov in vložkov ter odkrijemo, kako lahko naši diapozitivi izboljšajo delovanje in zanesljivost vaših kompleksnih kalupov.
