Zakaj osnove kalupov in standardni deli določajo življenjsko dobo kalupa?

Življenjska doba kalupa se pogosto ocenjuje glede na material votline in natančnost obdelave. Toda tisto, kar resnično določa, ali lahko kalup zanesljivo in predvidljivo doseže svojo načrtovano življenjsko dobo, je del, na katerega nihče ne posveča pozornosti –osnova kalupa in standardni deli.

Osnova kalupa je skelet. Standardni deli so sklepi. Če je okostje napačno poravnano in so sklepi ohlapni, tudi najboljša votlina ne bo zdržala.

Osnova plesni: temelj za vse

Osnova kalupa je nosilec celotnega kalupa. Združuje vse funkcionalne komponente – votlino, jedro, izmetni sistem, hladilni sistem in zaporni sistem – v natančen okvir, ki zagotavlja, da se vrnejo v popolnoma isti položaj z vsakim ciklom odpiranja in zapiranja.

Osrednji sestavni deli standardne osnove kalupa

Te plošče so zložene, pritrjene z vijaki in se zanašajo na vodilne zatiče in puše, ki zagotavljajo ponovljivost položaja v vsakem ciklu.

Dve osnovni zahtevi glede učinkovitosti za osnovo kalupa

Togost je na prvem mestu. Tlak vbrizgavanja lahko doseže več sto kilogramov na kvadratni centimeter. Če osnova kalupa ni togostna, se bo pod visokim pritiskom deformirala – ločilna linija se odpre, pojavi se blisk; jedro se premakne, debelina stene postane neenakomerna; ejektorski zatiči se vežejo, zato je treba celoten kalup razstaviti.

Natančnost je na drugem mestu. Prilegajoča razdalja med vodilnimi zatiči in pušami ter ravnost in pravokotnost vsake plošče neposredno določajo, ali se kalup gladko odpira in zapira in ali dimenzije izdelka ostajajo stabilne.

 Standardni deli: najcenejše komponente, ki se najpogosteje pokvarijo

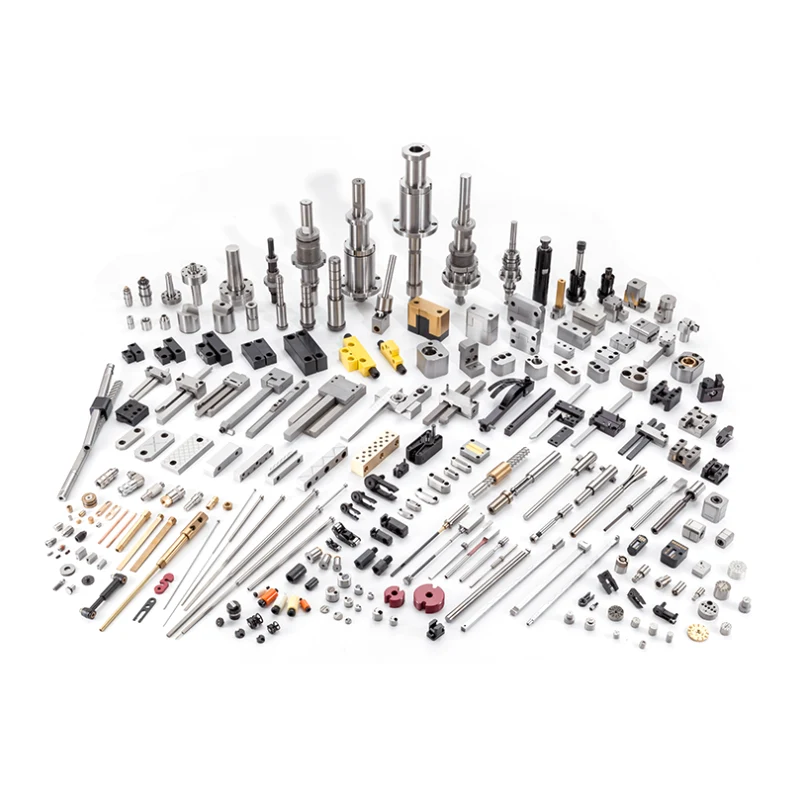

Standardni deli so vse zamenljive komponente brez votlin in jedra v kalupu. Vodilni zatiči, puše, izmetni zatiči, vzmeti, tesnila, pritrdilni obroči, blokirni bloki – vsi štejejo.

Videti so običajni, kupiti jih je poceni, a več kot polovica vseh okvar plesni izvira iz teh komponent.

1. Vodilni zatiči in puše

Sistem vodenja zagotavlja natančno poravnavo gibljive in mirujoče polovice ob vsakem zapiranju. Večina okvar kalupov se začne z izgubo natančnosti vodenja.

Material: ležajno jeklo SUJ2 ali orodno jeklo SKD11, z visokofrekvenčnim indukcijskim kaljenjem do HRC 58-62, ki mu sledi natančno brušenje do površinske obdelave Ra 0,2-0,4.

Odmik prileganja: običajno 0,02–0,05 mm, odvisno od velikosti kalupa. Prevelik, jedro in votlina sta neporavnana. Premajhen, poveča se upor pri odpiranju in zapiranju, kar povzroča draženje.

Načini napak:

• Raztrganje zatičev → zaradi nezadostnega mazanja ali neenakomerne obremenitve

• Obrabljene puše → konec življenjske dobe; zamenjajte jih

• Upognjeni zatiči → posledica neuravnoteženega izmeta ali nenaravnane vpenjalne sile stroja za brizganje

2. Izmetalni zatiči, rokavi in ​​potisne palice

Izmetni sistem vidi najvišjo frekvenco ciklov in najbolj zapleteno obremenitev katerega koli dela kalupa.

Izmetalni zatiči: izdelani iz hitroreznega jekla SKH51 ali orodnega jekla SKD61 za vroče delo, s kaljenimi konicami. Prilegajoča razdalja z vodilno luknjo mora biti 0,015-0,025 mm. Pretesno in zatič se zaveže. Preveč ohlapno in na mestu izmeta se pojavi blisk.

Dva glavna vzroka za zlom izmetalnega zatiča: izmetna sila je izven središča središča odpornosti proti odstranitvi iz kalupa ali pa je zatič udarjen med vračanjem.

Vzmeti: odgovorne za vračanje ejektorske plošče. Najbolj spregledana težava je spomladanska utrujenost. Po več deset tisočih stiskih se prosta višina skrajša. Izmetna plošča se ne vrne v celoti in ejektorski zatiči pri naslednjem zapiranju udarijo ob nepremično polovico.

Metoda preverjanja: Preverite višino proste vzmeti vsakih 100.000 ciklov. Zamenjajte, če je padel pod 90 % prvotne višine.

3. Tesnila in pregrade

Puščanje vode iz hladilnega sistema je najpogostejša nenadna okvara v delavnici.

Tesnila (O-tesnila): izdelana iz visokotemperaturne silikonske gume ali fluorokavčuka, z zgornjo temperaturno mejo 200°C oziroma 260°C. Okvara je posledica visokotemperaturnega staranja, utrjevanja ali stiskanja. Zamenjajte vsakih 500.000 ciklov ali letno, kar nastopi prej.

Pregrade: preusmerite smer toka vode za lokalno hlajenje. Najpogostejša okvara je zamašitev vodnega kamna – še posebej huda na območjih s trdo vodo. Uporabite zmehčano vodo ali dodajte dodatke proti koroziji in vodnemu kamnu.

4. Lociranje obročev in blokirnih blokov

Locirni obroči: nameščeni na zgornji vpenjalni plošči, centrirani s šobo stroja za brizganje. Nepravilna izbira povzroči ekscentričnost med šobo in pušo cevi – v najboljšem primeru puščanje materiala; v najslabšem primeru sta poškodovana tako cevna puša kot šoba.

Zaklepni bloki: Uporabljajo se za drsno (stransko jedro) zaklepanje. Ko je obrabljen, je zaklepna sila nezadostna in drsnik se premakne nazaj pod pritiskom vbrizgavanja, kar povzroči bliskanje na strani izdelka. Redno pregledujte zaklepne površine glede vdolbin ali obrabe. Pred odpravljanjem težav ne čakajte, da se prikaže blisk.

Zakaj standardni deli najpogosteje odpovedo

Standardni deli so najlažje standardizirane, najcenejše in najmanj opazne komponente v kalupu.

In prav zato, ker so poceni in neopazni, so največkrat zanemarjeni:

• Vodilni zatiči se posušijo - nihče ne preverja

• Vzmeti se uporabljajo, dokler ne zaskočijo

• O-obročki puščajo in nekdo jih ovije s trakom in nadaljuje

• Izmetalni zatiči so rahlo upognjeni, vendar "še vedno delujejo"

Kumulativni rezultat vseh teh odločitev "še vedno deluje": vzmet, vredna nekaj dolarjev, se zlomi, ejektorska plošča se zagozdi, celoten kalup se potegne iz stroja za popravilo, ure proizvodne zmogljivosti so izgubljene in stroški vzdrževanja se kopičijo na tisoče dolarjev.

Načela izbire

Izbira osnove kalupa

Standardna izbira delov

Vzdrževanje: brez tehnične zapletenosti, le disciplina izvajanja

Vzdrževanje osnove kalupa in standardnega dela ni zapleteno. Zahteva pogostost in disciplino.

Hitri napotki za diagnozo napak

Theosnova kalupa in standardni deline določajte, kako lep je izdelek – to je naloga votline. Določajo samo eno stvar: ali lahko kalup zanesljivo in dosledno proizvaja dele v predvideni življenjski dobi.

Neporavnano okostje ne more prenašati moči, ne glede na to, kako močne so mišice. Tog sklep se ne more premikati, ne glede na to, kako sposoben je ud.

Pri izbiri osnove kalupa dajte prednost togosti pred lahkotnostjo, natančnosti pred ceno. Pri nakupu standardnih delov ni nujno, da je znamka najdražja, vendar morajo biti specifikacije pravilne. Pri vsakodnevnem vzdrževanju zamenjajte vzmeti po urniku, redno mažite vodilne zatiče in zamenjajte tesnila, ko se jim izteče življenjska doba. Te naloge ne zahtevajo nobenih tehničnih veščin – le kontrolni seznam in disciplina, da mu sledite.
